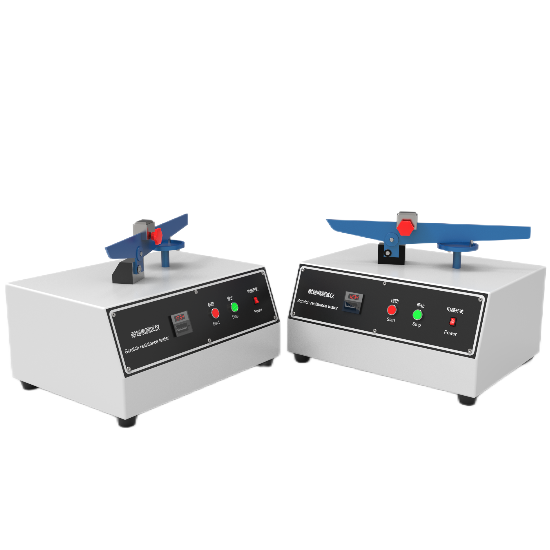

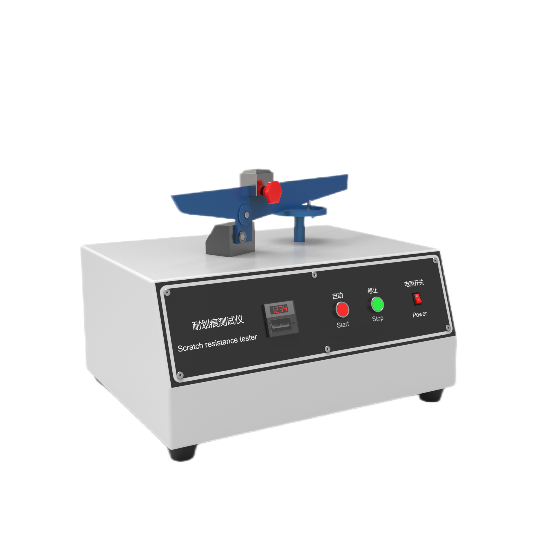

耐刮傷性試驗儀簡介

耐刮傷性試驗儀其應用領域包括：剛性有機材料、塗料黏膠劑、粉末塗料，陽極氧化材料，軟金屬，塑料和玻璃等，也能用於測試同種材料、防護塗料的粘膠劑質量及類似材料的極限性能。儀器由平衡杆、固定砝碼、調節砝碼、載樣圓盤等組成。試驗前需根據試樣的厚度調節平衡杆的高度，使平衡杆中部安裝刮擦頭並且試樣安裝於載樣圓盤後，平衡杆能夠保持水平。試驗過程中，固定砝碼不動，移動調節砝碼控製壓在試樣上的重量。隨著載樣圓盤的逆時針旋轉，刮擦頭在試樣表麵留下弧形刻痕。

　　1.1 測試標準

　　此款耐劃傷測試儀儀符合下列標準：

　　lAS/NZS AS2924.2

　　lASTM C217

　　lBS EN 438.2

　　lBS EN 13310

　　lBS EN 14323

　　lDIN 68861-4

　　lDIN 53799

　　1.2 測試原理

將試樣放置於厚度控製裝置凹槽內，調節螺母位置。將試樣安裝在可旋轉圓形平台上，並用壓塊及螺母固定。將刮擦頭安裝與秤杆中部對應凹槽內。旋轉平衡杆，使刮擦頭頭部與試樣剛好接觸。啟動儀器，圓盤運動，刮擦頭在試樣表麵留下刮痕。

　　1.3 儀器結構與功能

 平衡杆調節部件：本部分包括厚度控製裝置，高度調節螺母，前後位置調節螺母，平衡杆組成。平衡杆的高度由試樣的厚度決定。試驗前將試樣插入厚度控製裝置凹槽內，通過調節高度調節螺母，使試樣恰好卡在凹槽內。當試樣安裝於圓形載樣平台，摩擦頭裝入平衡杆後，其頭部頂住試樣，此時，平衡杆基本保持平行，隻需微調即可(放置水平泡看是否水平)。

部分標準中要求試驗結果為不同半徑的同心圓，調節前後位置控製螺母控製刮擦頭與載樣圓盤中心的距離，從而產生不同半徑的刻痕。

壓力調節部件：本部分包括固定砝碼，移動砝碼，平衡杆。平衡杆上標有0-500的刻度，每一格代表10g壓力。使用時，移動砝碼中間刻線對準平衡上刻度線，則在試樣表麵施加的壓力為刻線示壓力。

載樣部件：本部分由載樣圓盤，固定片，固定螺帽組成。將試樣放置在載樣圓盤上再用固定片壓住，用螺母固定即可。

控製部件：包括計數器、啟動按鈕、暫停按鈕及電源開關組成。

　　試驗步驟

　　試樣製備，標準中試樣尺寸為100mm*100mm的正方形片，四周棱角，中部開有一直徑為6.5的開孔，如下圖示

　　將試樣放入厚度控製裝置處，調節上端螺栓使試樣的上表麵和厚度控製裝置的下表麵接觸。

　　取下試樣將試樣將其放在測試盤上，擰緊試樣上麵的螺帽，放下平衡杆，將水平氣泡放於平衡杆上，看平衡杆是否水平，如若沒水平則需調節後端螺栓使其氣泡達到水平

　　移動右端砝碼到需要的壓力位置，擰緊砝碼後端的螺栓使其在運行過程中不發生移動。

　　通電，選擇實驗的運行圈數，按下開始按鈕，進行試驗。

Taber 551刮傷試驗儀在裝樣品之前，需要先根據樣品厚度調整秤杆至合適高度。在秤杆上的安裝好精密切削工具並置於樣品上。啟動儀器，轉台以恒定轉速轉動確保測量結果準確。通過改變切削工具的荷重，您可以評估材料的抗剪切或者刮傷性能。

Taber 551刮傷試驗儀儀器的秤杆設計使得它能夠與樣品和轉台水平，並且可以根據實際需要要升高或者降低。另外，秤杆還可以抬起懸於空中以方便操作者移走樣品。通過改變滑動砝碼的位置，樣品上的總荷重在0-1000g範圍可調整。切削工具可以選擇使用碳化鎢刀具或者圓錐形鑽石頭。

Taber 551刮傷試驗儀測試結果可用隨機配備的10倍放大鏡目測判定，用戶也可使用高精度光學顯微鏡觀測
