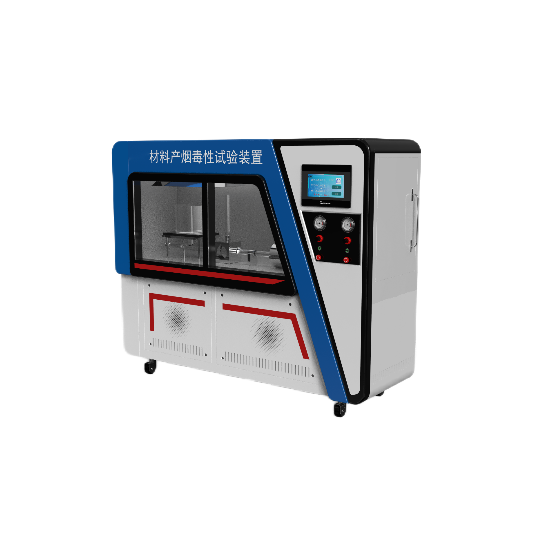

材料產煙毒性試驗裝置（鼠籠法）

用途

材料產煙毒性試驗裝置(鼠籠法）通過一定時加熱釋放出有害氣體後觀察小白鼠的反應來進行測試。 此測試主要依據相關標準並且使用於建築材料、 紡織麵料、交通工具的內飾材料、電線電纜等行業

執行標準

GB/T 20285-2006 材料產煙毒性危險分級

DIN 53436 通風條件下材料的熱分解產物及其毒物學檢驗

技術參數

采用環形爐加熱,由滑動模組帶動環形爐進行自動住複移動完成石英管加熱要求。使用溫度可達1000℃,控溫,溫度誤差±1℃以內，運動速度：10mm/min，可移動距離750mm；

配備耐高溫熱電偶進行環形爐溫度測量,以及進行環形爐發熱量的

配備耐高溫石英舟,存放試樣裝入石英管內加熱分解；

熱電偶：外徑1.5mm耐高溫0-1000度；

配備轉子流量計進行載氣與稀釋氣的供給,配備可便捷控製的高精度閥體進行氣體切換

亞克力染毒箱，可以觀窗內部小白鼠的運動狀態

溫度控製器的控溫方式宜采用比例微分積分溫度控製方式,滿足對環形爐內壁溫度靜止時波動在士1℃,運行時波動在士2.5℃的要求；

配備10套鋁質鼠籠裝置，並配備鼠籠運動監測係統；

溫度控製係統由控溫熱電偶、冷端溫度補償器和溫度控製器組成；

工控機電腦+Windows操作軟件自動控製實驗過程,可通過軟件設定,顯示,計算,儲存,打印試驗數據，並能記錄實驗中數據；

染毒箱由無色透明的有機玻璃材料製成,染毒箱有效空間體積約10L,可容納10隻小鼠進行染毒試驗。

視頻係統可監控有實驗小白鼠狀態，並可錄製保存視頻文件,小白鼠運動狀態畫麵監控,實時溫度曲線顯示；

小鼠轉籠由鋁製成,轉籠的質量為(60±10)g;小鼠轉籠在支架上應能靈活轉動,無固

定靜止點；

內置校準程序模塊,可自動校正爐體溫度是否符合要求；

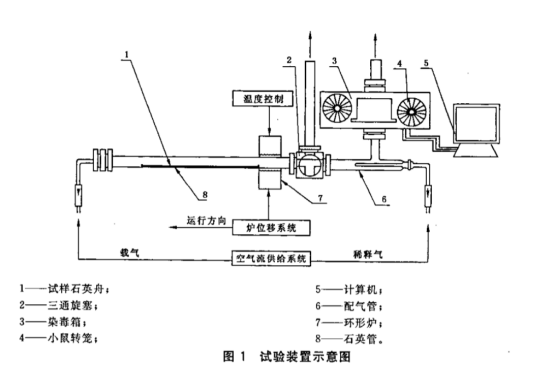

煙氣采集配給組件由三通旋塞、稀釋氣輸入管和配氣彎管組成,有煙氣流動管公稱通徑為(36士1)mm,管壁厚(2士0.5)mm；

環形爐環形爐由爐殼、爐體、爐管和電加熱絲組成,環形爐爐管內壁為供熱麵。爐管內徑為47mm,長度為100mm；

石英管及石英舟由石英玻璃製成,石英舟。石英管公稱通徑為(36士1)mm,管壁厚(2士0.5)mm,長度1000+mm
