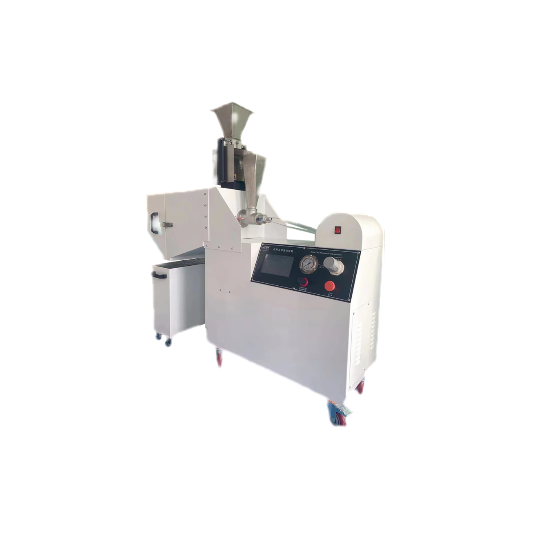

普通版耐碎石衝擊試驗機

一，用途

用於汽車材料及其表麵塗層的抗砂礫、碎石碰撞試驗的設備

碎石衝擊試驗機特別為汽車材料及其表麵塗層的抗砂礫、碎石碰撞試驗而設計製造的。

二，被測件及標準:

主動格柵，攝像頭，玻璃，噴漆件，大燈等
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1

三，設備參數要求：

PLC控製係統

操作界麵：中英文切換；

測試軟件：可遠程免費升級

試樣全部設定為噴射麵積；

噴射時間可設置0-999秒並噴射中設置時間暫停時間

漏鬥不鏽鋼製作可安裝0-10公斤左右噴射介質

控製係統和試樣箱可分離，靈活，可隨意移動位置

3D試驗箱:3D試驗箱:SAE 45°衝擊箱與VDA 90°衝擊箱內部設置防撞軟材；

加配氣動震動係統

噴射介質：鋼珠，鵝卵石，砂礫等任意選擇

試樣尺寸：寬度≦195mm\厚度≦35mm\長度≦240mm（可根據不同產品配不同夾具和試樣尺寸）

噴射速度可調0-1MPA

發射量可調節，開口可任意調節

壓力調節範圍0-1000kPa

速度調節範圍≥120km/h

發射量調節範圍≥1kg/min

發射角度調節範圍 45～90°

噴射壓力範圍：0-1MPA可定製其他高壓力

試樣測試角度：平板式的測試試樣可按45°、90°，54° ，不規則的試樣采用3D試驗箱

噴射槍：45°和90°

四，螺杆式空壓機要求

1.    使用環境：室溫，＜80%RH；

2.    氣體介質：空氣；

3.    電機功率： 7.5kw；

4.    排氣壓力： ≥1.25Mpa；

5.    排氣量：＞1m³/min；

6.    使用電源： 380V/50Hz；

7.    傳動方式：直連傳動；

8.    啟動方式：變頻啟動；

9.    儲氣罐：材質：不鏽鋼；容積：至少0.8m³；需配安全閥、 壓力表；桶身直徑*高度： 700*1905mm

10.  保護裝置：需有高溫、高壓、堵塞、過流、缺相、逆相、電壓不穩等保護裝置。

五，儲氣罐要求

儲氣罐是用於緩衝空氣用的，還有降溫作用（空壓機出氣溫度大約是70-80℃），還有更重要的作用就是初步去除水和油的作用，儲罐能除掉70%的油和水，以對於空壓機來說，儲氣罐是必不可少的設備。0-1MPA（不低於0.8MPA）

六，配置

主機、3D部件衝擊箱、消音組件、平板式試件夾持器組件，SAE噴槍組件

等
