紡織品頂破強力測試儀    紡織品頂破強度測試儀 鋼球法

標準規定了采用球形頂杆測定織物頂破強力的方法，包括在試驗用標準大氣中調濕和在水中浸濕兩種狀態的試樣頂破強力試驗。本標準適用於各類織物 。

1. 規範性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注明日期的引用文件，其隨後有的修改單(不包括勘誤的內容)或修訂版均（jun1）不適用於本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用於本標準。

GB 6529 紡織品的調濕和試驗用標準大氣；

GB/T 6682 分析實驗室用水規格和試驗方法(GB/T 6682-1992, neq ISO 3696:1987) 。

2. 術語和定義

下列術語和定義適用於本標準。

2. 1

頂破強力 bursting strength (strength at burst)

以球形頂杆垂直於試樣平麵的方向頂壓試樣，直至其破壞的過程中測得的力。

2.2 等速伸長試驗儀(CRE)constant rate of extension testing machine

在整個試驗過程中，夾持試樣的夾持器一個固定，另一個以恒定速移動，使試樣的伸長與時間成正比的一種試驗儀器。

3. 原理

將試樣夾持在固定基座的圓環試樣夾內，圓球形頂杆以恒定的移動速度垂直地頂向試樣，使試樣變形直至破裂，測得頂破強力。

4. 儀器

4. 1 等速伸長型試驗儀(CRE)，測力精度不過示值的士1%。包括一個試樣夾持器和一個球形頂杆組件。在試驗過程中，試樣夾持器固定，球頂杆以恒定的速度移動。

4.2 頂破裝置由夾持試樣的環形夾持器和鋼質球形頂杆組成。環形夾持器內徑為45 mm士0.5 mm, 表麵應有同心溝槽，以防止試樣滑移。頂杆的頭端為拋光鋼球，球的直徑為 25

mm士。與試驗機連接部分的尺寸應根據試驗機夾具的尺寸確定。參見附錄 A的示意圖

4.3 進行濕潤試驗需的器具、三級水、非離子濕潤劑。

5. 試樣

試樣應具有代表性，試驗區域應避免折疊、折皺，並避開布邊。作為示例，附錄 B中給出一個選取試驗區域的參考方法。如果使用的夾持係統不需要裁剪試樣即可進行試驗，則可不裁成小試樣。進行濕潤試驗的試樣，需裁剪試樣。試樣尺寸應滿足大於環形夾持裝置麵積，試樣數量至少5塊GB/T 19976-2005 調濕預調濕、調濕和試驗用大氣應按 GB 6529規定進行。對於濕態試驗不要求預調濕和調濕。用於進行濕態試驗的試樣應浸人溫度 20℃士20C(或 23℃士2C，或 270C士2 *C)的水中，使試樣完全潤濕為使試樣完全濕潤，也可以在水中加人不過 0.05%的非離子中性濕潤劑。

6. 試驗步驟

安裝頂破裝置選擇直徑為 25 mm或 38 mm的球形頂杆。將球形頂杆和夾持器安裝在試驗機上，保證環形夾持器的中心在頂杆的軸心線上。

注1:如果雙方協議，可使用其他尺寸的球形頂杆和環形夾持器內徑，但應在試驗報告中說明。

注2:在相同直徑球形頂杆的條件下進行比較試驗。

6.1設定儀器

選擇力的量程使輸出值在滿量程的 10%--90%之間。設定試驗機的速度為 300 mm/min士 10 mm/min.

6.2 夾持試樣

將試樣反麵朝向頂杆，夾持在夾持器上，保證試樣平整、無張力、無折皺。

6.3 測定頂破強力

啟動儀器，直至試樣被頂破，記錄其值作為該試樣的頂破強力，以牛頓(N)為單位。如果測試過程中出現紗線從環形夾持器中滑出或試樣滑脫，應舍棄該試驗結果。

在樣品的不同部位重複上述試驗，至少獲得 5個試驗值。

6.4濕潤試驗

將試樣從液體中取出，放在吸水紙上吸去多餘的水後，立即進行試驗

7. 結果的計算和表示

計算頂破強力的平均（jun1）值，以牛頓(N)為單位，結果修約至整數位；

如果需要，計算頂破強力的變異係數 CV值，修約至。.1%0

8. 試驗報告

試驗報告應包括以下內容:

a) 本標準的編號;

b) 試樣的描述;

c) 夾持器和球形頂杆尺寸;

d) 試樣數量和舍棄的試驗數量;

e) 試樣狀態(調濕或濕態);

f) 平均頂破強力;

g) 頂破強力變異係數 CV值(如果需要);

h) 偏離本標準的任何細節。

目前測試標準主要有: GB/T 19976- -2005《紡織品頂破強力的測定鋼球法》[2]和GBT 23318- -2009《紡織品刺破強力的測定》

( 1 )頂破強力與鋼球直徑有顯著相關性,鋼球直徑越小,其頂破強力越小。刺破強力與頂杆直徑及頂杆曲率半徑有顯著相關性,頂杆直徑越小,其刺破強力越小;頂杆曲率半徑越小其刺破強力越小。測試頂破/刺破強力時,織物中同時受力的紗線或線圈的數量越大,織物的刺破/頂破強力也越大。

( 2 )在低速條件下,速度對頂破/剌破強力的關係不顯著。試驗表明不同速度下的頂破/剌破強力變化不明顯，沒有統一規律。

(3)同種織物在相同條件下的頂破強力要比刺破強力大高了一個數量級。頂破強力大的織物,其刺破強力也相對較

檢測織物頂破測試儀器：電子拉力試驗機，織物電子拉力試驗機，織物頂破強度測試儀。

織物頂破強力儀基本參數特點：

容量KN 0.05KN~10KN

試驗機級別：1級

有效測力範圍：0.4％～100FS

力值精度：示值的±1%以內

力值分解度：1/200 000

力量放大倍率：X1,X2,X5,X10,X20,X50,X100等七檔全程自動換擋切換

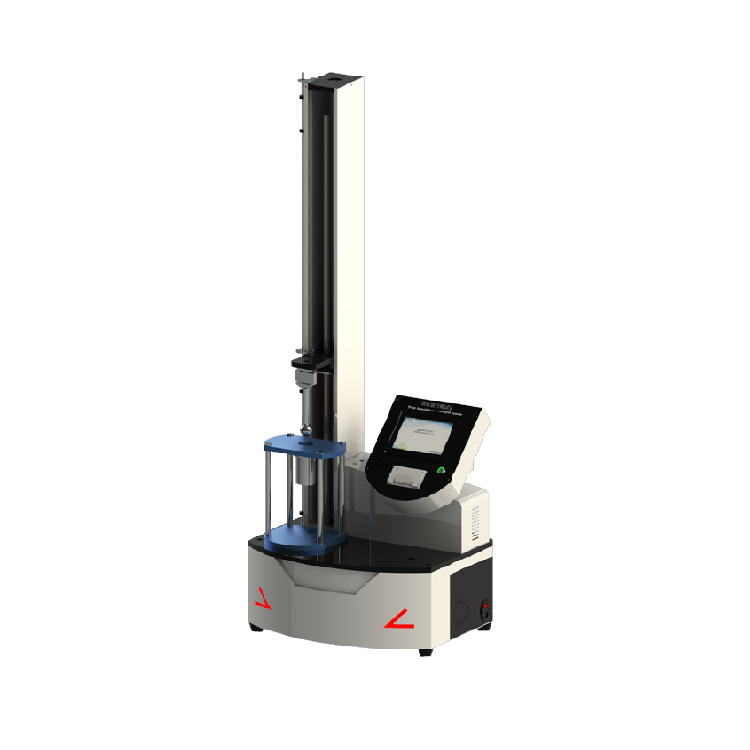

頂破刺破拉力試驗機HT-101PT係列 單柱觸屏拉力試驗機
