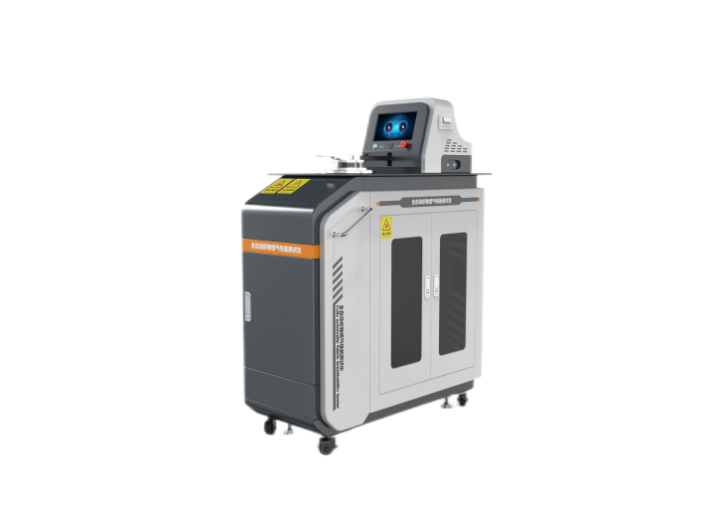

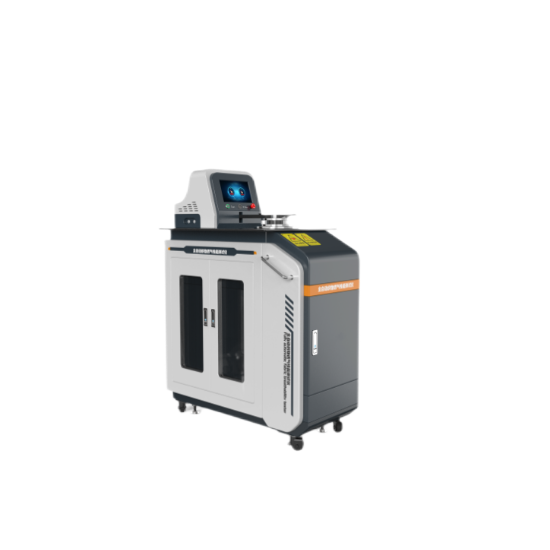

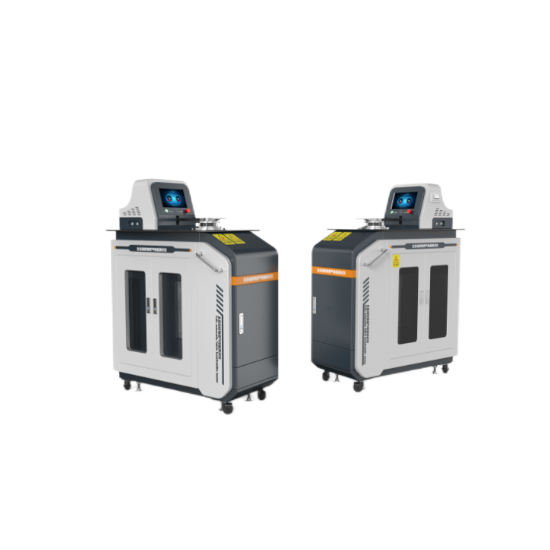

織物透氣性能測試儀是氣體透過率測試儀家族中的一種，適用於多種紡織品包括產業用織物，非織造布及其他可透氣的製品如海綿等材料的透氣性。及紙張等高透氣材料的檢測。

基本信息 適用於多種紡織織物，包括產業用織物、非織造布等紡織製品和其他可透氣材料的透氣性能測定。

應用行業

　　廣泛用於食品、藥品、包裝、塑料、工業、電子、能源等行業，適用於塑料薄膜、複合膜、紙塑複合包裝、太陽能背板、片材、複合材料、鍍鋁膜、共擠膜等膜、鋁箔、片狀材料以及塑料、橡膠、紙質、玻璃、金屬等材料的瓶、袋、罐、盒等包裝容器。

測試原理

　　將預先處理好的試樣放置在上下測試腔之間，夾緊，首先對低壓腔(下腔)進行真空處理，然後對整個係統抽真空，當達到規定的真空度後，關閉測試下腔，向高壓腔(上腔)充入一定壓力的試驗氣體，並保證在試樣兩側形成一個恒定的壓差(可調)，這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出測試樣的各項阻隔性參數。

技術參數

控製係統：PLC+Windows係統，WiFi連接

操作界麵：彩色12寸工業電腦，中英文切換，可無線WiFi打印數據結果；

WiFi連接連接打印機遠程辦公打印機，設備內置嵌入式微型打印機

壓差範圍：0-1000pa，精度0.2%；

夾持樣品方式：全自動氣缸夾持；

風機：進口風機台灣森森220v，550W三相380V，變頻無級變速（全自動根據樣品孔徑無級變速）；

質量流量計範圍：美控0-150L/min，精度1.5%，分辨率0.001;

變頻器：台達1.5KW 220v轉三相220v；

膠輪：福馬輪60F,可移動可立地固定模式，方便靈活；

夾具：外徑170*內徑25.5*厚度5/外徑170*內徑50.5*厚度5/外徑170*內徑56.4*厚度5/外徑170*內徑69.5*厚度5/外徑170*內徑79.8*厚度5/外徑170*內徑112.8*厚度5各1套

測試平方範圍：5平方厘米，20平方厘米，25平方厘米，38平方厘米，50平方厘米，100平方厘米

數據處理量：≤5000次試驗

數據輸出：中文液晶顯示; A4中文打印;電腦接口

電 源：AC 220V±10V 50Hz

功 耗：2000W

重 量：100Kg

外 形：900*450*1350mm

執行標準

GB/T5453、GB/T13764、ASTM D737、ISO 9237、ISO 5636，GB/T 22819-2008，GB/T 25436-2023，QB/T 5050-2017

產品特點

1. 全自動夾持功能，操作簡便；

2. 不同測試麵積，還不同夾具；

3. WiFi連接打印機；

4. 操作係統Windows係統，中英文切換；

5. 全自動測試結果數據

配置清單

主機1台

測試軟件1分

說明書1本

操作視頻1份

銘牌1件；

夾具1套含外徑170*內徑25.5*厚度5/外徑170*內徑50.5*厚度5/外徑170*內徑56.4*厚度5/外徑170*內徑69.5*厚度5/外徑170*內徑79.8*厚度5/外徑170*內徑112.8*厚度5各1套；

觸摸屏筆1套；
