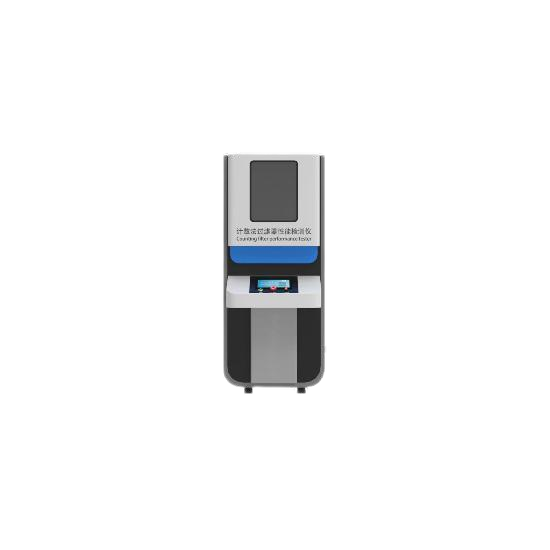

高效空氣過濾器效率和阻力測試儀（計數法）  計數法過濾性能檢測儀SRT-B030

一、原理：

用氣溶膠發生器發生滿足試驗要求的氣溶膠，使用OPC 對受試過濾器上、下遊0.1 µ m-0.3µ m 粒徑範圍內的粒子進行檢測，並計算計徑效率。測上遊氣溶膠濃度時，若上遊氣溶膠濃度過OPC上限濃度，采樣空氣應經過稀釋，以降低OPC計數的重合誤差。采樣空氣的稀釋，可通過稀釋器實現，也可通過上、下遊OPC 取樣流量的差異實現。

符合 GB/T 6165-

二、技術指標

OPC(光學粒子計數器)：美國TSI 7110 采用一套雙通道或者2套（可選擇）

稀釋器： CSI-D100（自製）

氣溶膠發生器： 美國CSI

微壓計：0-5000Pa 精度：0.5%F.S

溫度傳感器：0-100℃ 精度：0.5%F.S

濕度傳感器：0%-RH 精度：±5%RH

流量計：孔板流量計 （可根據客戶定製量程 ）

風機:  變頻高壓風機（可根據客戶定製量程 ）

控製係統：PLC

觸摸屏  ：7吋HMI

數據保存：U盤導出

三、結構原理

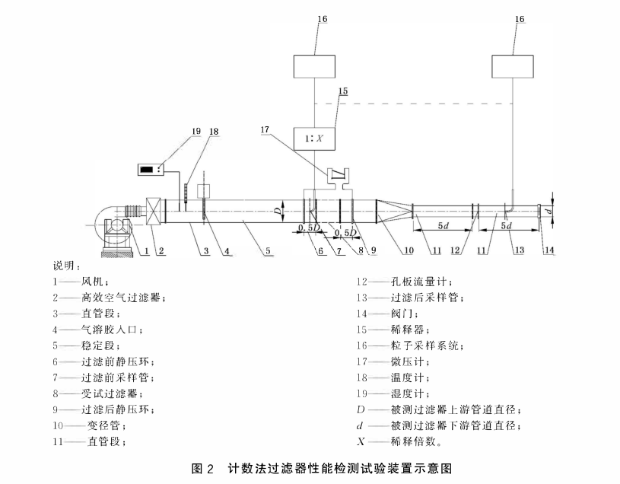

計數法過濾器性能檢測 試驗裝置主要由氣溶膠發生器、風道係統、氣溶膠取樣與檢測裝置組成

四、機器電源：

1、電壓 220V 50HZ

2、電流 10A

3、總功率2.2KW

4、電路保護係統：接地保護、快速保險等.
