一、 概述：

試樣（yàng）在完全去除引起壓縮（suō）變形（xíng）的外（wài）力後,在受力方向上產生的幾何尺寸的變（biàn）化（huà）率

原理：

橡塑鞋微孔材料（liào）受（shòu）外力壓縮,材料沿受力方向會發生形變。當外（wài）力去除（chú）後,材料仍然不能恢複到原來的幾何尺寸。本（běn）方法將橡塑鞋微孔材料製成標準試樣,在壓縮夾具（jù）上經過一定時間（jiān）的壓（yā）縮後,測定其正的變形性能。

執行標準：

HG/T 2876-2009《橡塑鞋微孔材料壓縮變形試驗方法》

二、 操作步驟：

1、將試樣編號,並測量試樣的幾何尺寸。

2、試（shì）樣（yàng）的長度和寬度用遊標卡尺測量（liàng）,至0.02mm。

3、試（shì）樣壓縮前後的高度用厚度計測量,至0.01mm。

4、每個樣（yàng）品的試樣不少於三個,同一組試樣的高（gāo）度相差不大於0.1mm。

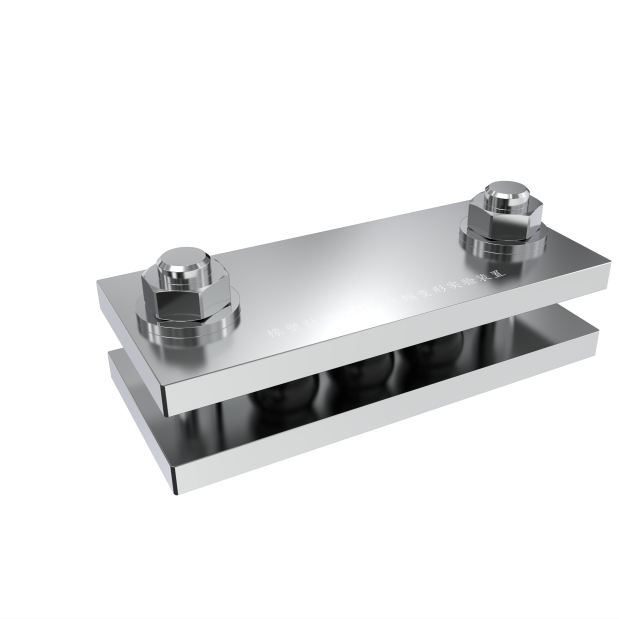

5、將試樣置於夾具中,擰緊螺帽至環（huán）形限位器。試樣在夾具內應有足夠的間距（jù）,使試樣在壓縮時不致相互接觸。

6、壓縮時間為72h±2h,到時間（jiān）取出試樣,停放2h,再測量試樣恢複後（hòu）的高（gāo）度

7、壓縮變形計算（suàn）公式：

   K=（H₀-H）/ H₀

    K：壓縮變形,單位為%;

H₀：試樣試驗（yàn）前的高度,單位為毫米（mm）

H：試（shì）樣試驗結束經停放後的高度,單位為毫米（mm）

三、 基本參數
