一、概述

采用PLC自動控製、顯示並記錄檢測結果的多項自控功能。整體設計具有適應範圍廣、操作簡便、性能穩定、可連續測試，易於維護和維修。本設備測試的適用於高空作業中使用安全帶，不用於測試體育運動、消防行業使用的安全帶。

二、適用標準

適用於標準GB/T 6096-2020  《墜落防護 安全帶係統性能測試方法》（以下簡稱標準）裏安全帶負荷測試如下：5.1區域限製用安全帶係統性能測試；5.2圍杆作業用安全帶係統性能測試；5.3墜落懸掛用安全帶係統性能測試（不包含5.3.6含係帶、自鎖器的墜落懸掛用安全帶）；5.4安全帶救援性能測試。廣泛應用於特種勞動防護用品檢驗站、建築科學研究、建築工程質量檢測站、電力部門以及安全帶生產企業。

引用檢測標準：

GB/T 6095-2021  《墜落防護 安全帶》

GB/T 6096-2020  《墜落防護 安全帶係統性能測試方法》

檢驗項目: 安全帶安全性

三、技術參數

操作界麵：7寸彩色觸摸屏

操作係統：PLC

模擬人：重100kg±1kg，表麵包裹40mm橡塑材料。

測試鏈條：長度為2000mm±25mm，直徑≥6㎜

動態力傳感器：測量範圍 0-20KN，頻率不低於1KHZ，精度±2%，

              分辨率1N。

靜態力傳感器：0～30KN，精度1%。

靜態數據係統：采樣頻率1Khz，實時采集，采集下限300N，到0.01KN。

靜態拉伸範圍：0～5500mm，精度1%。

靜態拉伸速度：小於100mm/min。

靜態拉伸時間：0-999S，可觸摸屏自行輸入設定，設定時間到自動報警提示。

儀器電源： AC 380V，50Hz。

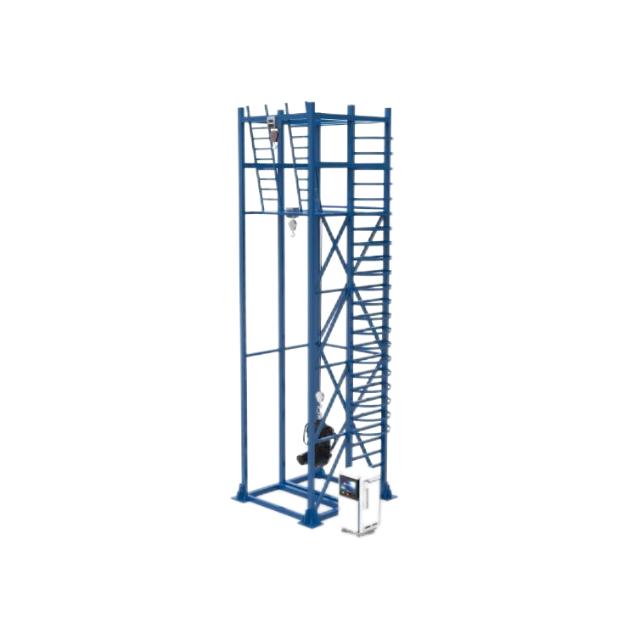

四、主體結構

    1、主體架采用方管，並作防鏽處理，並經過力值有限元分析，確保整體測試架的安全性及穩固性。

2、整套測試架係統采用工業化設計理念，可根據客戶具體需求提供個性化定製方案，包括不限於整體焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/傾斜樓梯式爬梯、防護欄開門斷電等。

3、配置調整安裝工裝，便於調整不同長度的安全繩長度。

4、靜態測試安裝平台配有對稱工藝孔，方便適應現場的安裝。

五、測試係統

1、整體控製係統采用PLC+觸摸屏控製結構。相關操作均可以通過觸摸屏操作完成。

2、采用高精位移測試係統，實時測試模擬人提升高度，並觸摸屏可設定，設定高度到，自動停止提升，每次操作前需要複位。

4、靜態測試采用程序自動閉環控製，可以自動進行力值和時間的設定。

5、觸摸屏可以自行輸入設定試驗力值和保持時間（。設定時間到自動聲音報警提示。

6、觸摸屏實現顯示試驗力值、保持倒計時、試驗曲線、試驗狀態、北京時間等。

六、保護係統

1、測試架配有垂直防護籠爬梯，確保操作人員安全性。

2、主要部件例如傳感器、靜態減速機、衝擊提升機等要有防雨等防護措施，延長設備使用壽命。

3、提升機帶有限位功能，確保極限狀態下限位保護停止運行。

4、衝擊釋放器采用螺旋彈簧電纜鏈接，抗紫外線老化、耐高低溫、耐磨性能好。

5、配有測試懸掛點安全操作平台，確保操作人員安全性。

6、配置假人釋放保護帶，避免安全帶不合格斷裂，假人落地帶來的危險及對假人的損壞。
