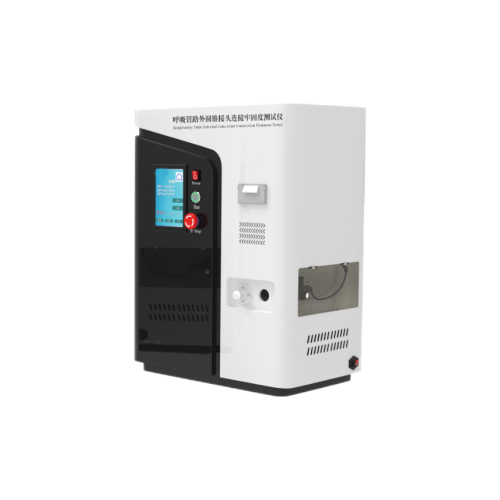

采用7寸PLC多彩液晶觸控屏，中英文菜單顯示，斷電存儲；PLC控製動態顯示；過載報警停機保護；可打印測試數據，儀器由可以調節流量閥（高壓液體壓力源）、標準規定的壓力係統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控製精度高。

符合YY0461-2003，ISO5367-2000要求研製。

技術參數：

1、壓力傳感器測量範圍：0 N〜100N, 精度正負0.01N（可任意設置）

2、拉力速度：0-50MM/MIN，設計值為0-200MM/MIN可任意設置

3、夾具1套 拉力間距不小於150MM

4，時間控製器

5、數據存儲：200組

6、整機重量：約80kg

7、整機功耗：80w

8、外形尺寸：635*480*255（mm）

9、淨重：60kg

10，標準魯爾內外接頭

試驗步驟：

B.1 原理

通過在端部施加一個軸線方向的拉力, 觀察在該規定的拉力下平滑端是否分離, 以此試驗平滑端與相應規格的外圓錐接頭的連接牢固度。

B.2 試件

試驗在有平滑端的呼吸管路上進行。

B.3 儀器

B.3.1施加拉力的裝置,能在離開管路端部至少150mm處沿軸線方向以(50士5)mm/min施加不少於40N的拉仲力。

B.3.2 測量所加拉伸力(B31)的裝置,精度為±2N。

B.3.3一個22mm或15mm金屬外圓錐接頭,22mm的接頭帶槽。尺寸符合YY1040.1規定，表麵粗糙度按GB/T1031規定要求測定時為0.8pm。

B.4步驟

B.4.1本試驗步驟在(42士3)℃溫度下進行,並將呼吸管路在該溫度、相對濕度不低於80%的條件下進行狀態調節至少1h後進行。

B.4.2將呼吸管路的平滑端用蒸餾水蘸濕後鎖接於試驗接頭(B.3.3)上,使該接頭的整個軸長被覆蓋。保護好圓錐試驗接頭。

B.4.3 在離開管路端部至少150mm處,沿管路軸線方向以(50士5)mm/min的速率施加拉伸力(B.3.1),記錄加力小於40N時的管路是否與外圓錐試驗接頭分離。
