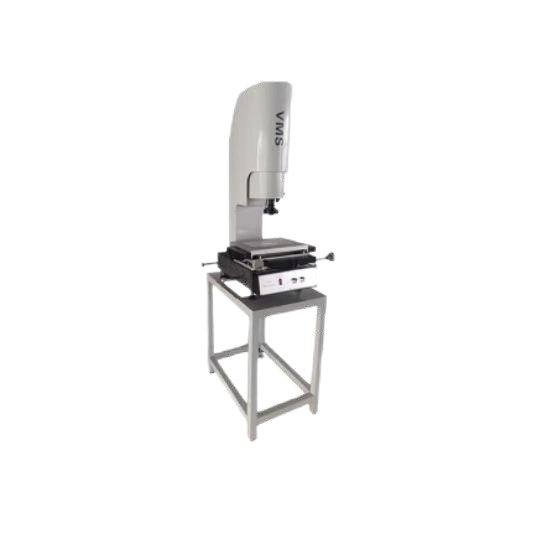

手動影像測量儀

發布日期：2024-11-07　瀏覽次數：次

手動影像測量儀 二次元影像測量儀

儀器特點

整機底座采用天然大理石製作，永不變形，精度高，穩定性強；

全新流線型的造型設計，外觀整潔、直觀、大方；

采用無牙螺杆摩擦傳動技術，運行平穩，噪音低，速度快；

底光和表麵光采用可調試LED冷光源，可實現對各種複雜表麵工件進行精確量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形；

采用高清晰彩色CCD相機；

采用高清定格定倍連續變倍鏡頭，變倍率無需校正，光學放大0.7-4.5倍，影像放大30X--200X；

Z軸采用平行導軌結構加配重設計，運行平穩，不會自動下垂影響對焦，提高了Z軸的定位精度及穩定性；

采用精密級導軌，擁有極高的穩定性；

測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案；

技術參數

型號		LT-2010	LT-3020	LT-4030
工作台	X、Y軸測量行程	200*100	300*200	400*300
	Z軸測量行程	高精度直線導軌，有效行程200mm
	測量精度	(3+L/200)um，重複性2um
	金屬台尺寸	356*256	506*356	606*456
	玻璃工作台尺寸	270*160	364*290	464*364
	機台承重量	15Kg	30Kg	30Kg
數字測量係統		光學分辨率Z、Y、Z軸0.001mm
		多功能數據處理器可測量點、線、圓、弧、圓心距、角度等
影像係統		高分辨率CCD數字相機，測量專用高清顯示器
		0.7x~4.5x定格變倍鏡頭，總視頻放大倍率為30~230X
照明係統		可調式LED環形表麵光以及輪廓光
工作環境		溫度：25℃±1℃，
		濕度在30%~80%RH
		震動<0.002g ,低於15HZ
電源		110V-220V±10% 50/60Hz
整機尺寸		550x600x980	650x750x1050	750x900x1080
整機重量（Kg）		56	80	150

機台配置
