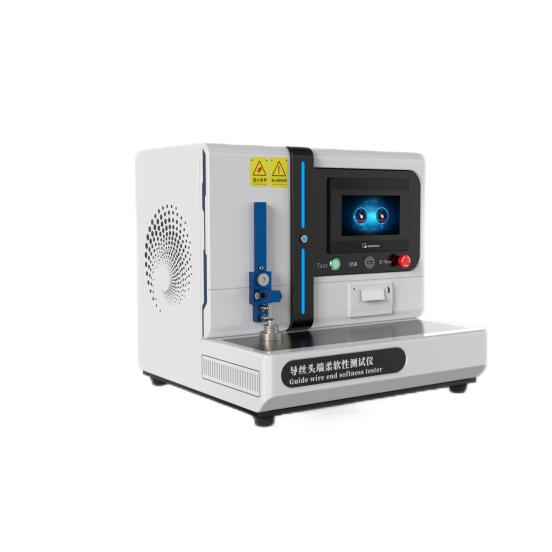

導絲頭端柔軟度測試儀
一、核心功能與原理
測試原理
通過夾具固定導絲距頭端10mm處並保持垂直，以3–8mm/min速度垂直下壓導絲，使其接觸錐形底座後彎曲，同步記錄壓力-位移曲線以量化柔軟性。
關鍵技術：高精度力值傳感器、位移滑軌及PLC控製係統實現精準加載與數據采集。
複合測試能力
部分設備支持靜態彎曲（評估瞬時柔軟度）與動態疲勞測試（模擬導絲在血管中的循環應力），預測臨床操控性與耐久性。
二、關鍵性能參數
參數 | 典型範圍/精度 |
控製係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
量程範圍 | 0-5N，精度：±0.01％FS（可定製其他量程和精度） |
夾具 | 1套 |
位移範圍 | 0.001-40.000mm |
位移分辨率 | 0.001mm |
試驗速度 | 0-100mm/s可任意設置，無級變速 |
速度精度 | 0.01mm/s |
夾持範圍 | 0.3-8mm（可選擇更大範圍） |
高精度滑軌，高精度電機，穩定性好，重複性好 | |
電源 | 220V ,50Hz |
重量 | 17kg |
外形尺寸 | 500mm*400mm*350mm |
三、操作流程與標準
標準化測試步驟
樣品固定：夾具夾持導絲頭端10mm垂直段；
加載測試：錐形底座引導下壓位移，傳感器記錄彎曲臨界力值；
數據分析：生成壓力-位移曲線，計算抗彎曲剛度。
執行標準
核心標準：YY/T 1554-2017、YY 0450.1-2003；
適用產品：冠狀動脈導絲、輸卵管導管、外周血管介入導絲等。
四、操作注意事項
環境控製：溫度23±2℃、濕度50–80%，避免電磁幹擾；
維護要求：定期校準傳感器，夾具拋光防摩擦誤差；
安全規範：禁止手動幹預測試區域，防夾傷/觸電。
五、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
導絲頭端柔軟度測試儀
一、核心功能與原理
測試原理
通過夾具固定導絲距頭端10mm處並保持垂直，以3–8mm/min速度垂直下壓導絲，使其接觸錐形底座後彎曲，同步記錄壓力-位移曲線以量化柔軟性。
關鍵技術：高精度力值傳感器、位移滑軌及PLC控製係統實現精準加載與數據采集。
複合測試能力
部分設備支持靜態彎曲（評估瞬時柔軟度）與動態疲勞測試（模擬導絲在血管中的循環應力），預測臨床操控性與耐久性。
二、關鍵性能參數
參數 | 典型範圍/精度 |
控製係統 | PLC控製係統 |
操作界麵 | 彩色7寸觸摸屏，中英文切換 |
量程範圍 | 0-5N，精度：±0.01％FS（可定製其他量程和精度） |
夾具 | 1套 |
位移範圍 | 0.001-40.000mm |
位移分辨率 | 0.001mm |
試驗速度 | 0-100mm/s可任意設置，無級變速 |
速度精度 | 0.01mm/s |
夾持範圍 | 0.3-8mm（可選擇更大範圍） |
高精度滑軌，高精度電機，穩定性好，重複性好 | |
電源 | 220V ,50Hz |
重量 | 17kg |
外形尺寸 | 500mm*400mm*350mm |
三、操作流程與標準
標準化測試步驟
樣品固定：夾具夾持導絲頭端10mm垂直段；
加載測試：錐形底座引導下壓位移，傳感器記錄彎曲臨界力值；
數據分析：生成壓力-位移曲線，計算抗彎曲剛度。
執行標準
核心標準：YY/T 1554-2017、YY 0450.1-2003；
適用產品：冠狀動脈導絲、輸卵管導管、外周血管介入導絲等。
四、操作注意事項
環境控製：溫度23±2℃、濕度50–80%，避免電磁幹擾；
維護要求：定期校準傳感器，夾具拋光防摩擦誤差；
安全規範：禁止手動幹預測試區域，防夾傷/觸電。
五、配置清單
主機1台；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若幹;
